| 产品特性：流量传感器 | 品牌：Honeywell | 型号：AWM92200V |
| 传感器类型：AWM92200V | 监测范围：AWM92200V | 精度：AWM92200V |
| 输出电压：5V | 电源电压：5V | 系列：AWM92200V |
| 特性：AWM92200V | 安装类型：AWM92200V | 最小包装数：AWM92200V |
| 应用领域：测量仪器 |

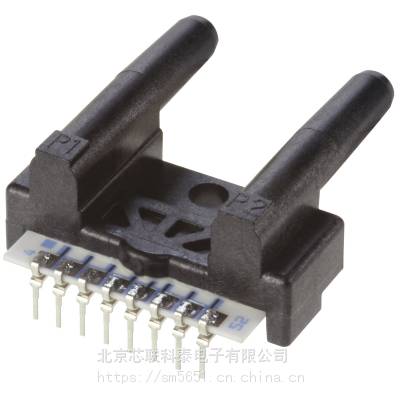

AWM92200V变风量VAV风门控制±5.0mbar气体质量流量传感器Honeywell
概述
AWM90000 系列气体质量流量传感器， 非放大式 (mV)， 流量/压力范围：±5.0 mbar [2.0 H2O]; 并行端口式。
The AWM90000 Series microbridge mass airflow sensors utilize time-proven thermal bridge technology. The AWM90000 Series provides many of the outstanding performance benefits of the AWM1000 Series, but in a more cost- effective sensor platform. These sensors are available in two versions: Mass Flow and Differential Pressure. The AWM92100V has a flow range of ±200 SCCM and the AWM92200V is a ±2.0 inH2O 压差版。这些传感器具有 1 ms 的快速响应时间，其电源电压为 8.0 Vdc 至 15.0 Vdc，而功耗仅为 50 mV。AWM90000 系列让客户能够自定义传感器功能，满足客户各种应用需求。
警告
产品损伤
AWM 系列微桥式气体质量流量传感器不适用于测量液体流量，液体流过传感器时会损坏传感器。
不遵守这些说明可能会导致产品受损。
技术规格
| 系列名称 | AWM90000 |
| 流量/压力范围 | ±5.0 mbar [2.0 inH2O] |
| 传感器电流 | 0.6 mA |
| 输出温漂 | 25% of reading typ. (-25°C to 25°C [-13°F to 77°F]); 典型读数的 -30 %（25°C 至 85°C [77°F 至 185°F]） |
| 零位 | ±15.0 mV dc |
| 电源电压 | 最小值 8.0 Vdc，典型值 10.0 Vdc，值 15.0 Vdc |
| 共模压力 | 25 psi |
| 工作温度 | -25°C 至 85°C [-13°F 至 185°F] |
| 储存温度 | -40°C 至 125°C [-40°F 至 251°F] |
| 冲击 | 100 g 峰值（5 次下降，6 轴） |
| 备注 | 气体密度随着温度的变化而变化，当感应到相应的压差时，温度就会发生变化。 |
| UNSPSC 商品 | 41111931 流量传感器 |
| 信号调节 | 非放大式 (mV) |
| 调整点的输出电压 | 2.0 in H2O 时，38.0 mV dc |
| 整个温度范围内的零位 | ±2.0 mV dc 典型值（-25°C 至 25°C [-13°F 至 77°F]); ±2.0 mV dc 典型值（25°C 至 85°C [77°F 至 185°F]) |
| 可重复性 | 典型读数的 ±0.1% |
| 响应时间 | 典型值 1 ms，值 3 ms |
| 接口类型 | 平行 |
| 功耗 | 典型值为 50 mW |
| 补偿温度范围 | 0°C 至 50°C [32°F 至 122°F] |
| 介质兼容性 | 仅干燥气体 |
浏览 AWM40000 系列产品
| 产品 | 信号调节 | 补偿温度范围 | 流量/压力范围 | 介质兼容性 | |||
|---|---|---|---|---|---|---|---|
| AWM42150VH | 非放大式 (mV) | -25°C 至 85°C [-13°F 至 185°F] | ±30 SCCM | 氢气 | |||
| AWM42300V | 非放大式 (mV) | -25°C 至 85°C [-13°F 至 185°F] | ±1000 SCCM | 仅干燥气体 |
浏览 AWM40000 系列产品
| 产品 | 信号调节 | 补偿温度范围 | 流量/压力范围 | 介质兼容性 | |||
|---|---|---|---|---|---|---|---|
| AWM43300V | 放大 | + 1000 SCCM | 仅干燥气体 | ||||
| AWM43600V-2 | 放大 | 0 SLPM 至 6 SLPM | 仅干燥气体 |
产品特点
流量管用于 300 SLPM 以下范围：为客户应用提供低压降
零点和满量程的稳定性高：多数应用不需要重新校准
紧凑型封装设计：占据更少的客户封装空间，并可降低生产成本；同时，封装尺寸的减小也能使其更容易应用到空间受限的应用当中。
滞后和可重复性误差极小（不到读数的 0.35%）：系统精度更佳
增强响应流量时间 6 毫秒：采集完整流量活动
低能耗：适合用于便携式装置和电池供电应用中
应用领域
健康
氧气浓缩器和保护剂
医用呼吸仪和肺活量仪
雾化器
持续气道正压 (CPAP) 通气设备
麻醉机
工业
质量流量控制器
电信系统
环境气候控制
燃料电池控制
过程气体控制焊接设备和激光器
