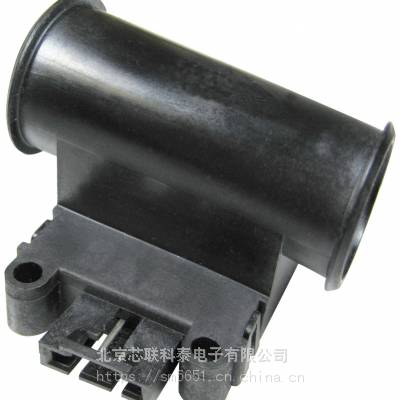

AWM730B5补偿放大±300SLPM气体质量流量传感器Honeywell
概述
AWM700 系列气体质量流量传感器， 放大; 流量/压力范围：±300 SLPM; 接口类型：22 mm。
AWM700 系列补偿/放大气体质量流量传感器凭借特殊设计的旁路流量外壳，可实现同轴流量测量。传感器可测量高达 300 标准升/每分钟 (SLPM) 的流量，同时通常产生压降 1 inH2O。
AWM700 采用小型封装，以及 6 毫秒响应时间，能够测量高流量范围。该传感器需要 10 Vdc 电源，但仅消耗 60 mW 的功率。紧凑型塑料封装可承受 1720 mbar 过压 | 172 kPa | 25 psi 而不损害性能。插入式 APP 兼容连接器实现可靠连接。
AWM700 系列结合了成熟的可靠性、高精度和***的操作特性。它在整个生命周期内的准确度高，无需重新校准。AWM700 传感器电路实现放大和温度补偿。
AWM720P1 和 AWM730B5 主要用于医用呼吸机市场，可满足很多健康和分析仪器用途的高性能要求。
技术规格
| 系列名称 | AWM700 |
| 流量/压力范围 | ±300 SLPM |
| 响应时间 | 10 ms（典型值） |
| 接口类型 | 22 mm |
| 工作温度 | 5°C 至 60°C [41°F 至 140°F] |
| 储存温度 | -40°C 至 90°C [-40°F 至 194°F] |
| 重量 | 23.2 g [0.75 oz] |
| 备注 | 空气校准气体 |
| UNSPSC 商品 | 41111931 流量传感器 |
| 信号调节 | 放大 |
| 整个温度范围内的零位 | ±0.02 Vdc 典型值 |
| 电源电压 | -9.0 Vdc（最小值），16.0 Vdc（值） |
| 功耗 | 60 mW |
| 补偿温度范围 | 10°C 至 40°C [50°F 至 104°F] |
| 介质兼容性 | 仅干燥气体 |
| UNSPSC 代码 | 41111931 |
浏览 AWM700 系列产品
| 产品 | 信号调节 | 补偿温度范围 | 流量/压力范围 | 介质兼容性 | |
|---|---|---|---|---|---|
| AWM720P1 | 放大 | 10°C 至 40°C [50°F 至 104°F] | + 200 SLPM | 仅干燥气体 | |
| AWM730B5 | 放大 | 10°C 至 40°C [50°F 至 104°F] | ±300 SLPM | 仅干燥气体 |
浏览 AWM40000 系列产品
| 产品 | 信号调节 | 补偿温度范围 | 流量/压力范围 | 介质兼容性 | |||
|---|---|---|---|---|---|---|---|
| AWM43300V | 放大 | + 1000 SCCM | 仅干燥气体 | ||||
| AWM43600V-2 | 放大 | 0 SLPM 至 6 SLPM | 仅干燥气体 |
产品特点
流量管用于 300 SLPM 以下范围：为客户应用提供低压降
零点和满量程的稳定性高：多数应用不需要重新校准
紧凑型封装设计：占据更少的客户封装空间，并可降低生产成本；同时，封装尺寸的减小也能使其更容易应用到空间受限的应用当中。
滞后和可重复性误差极小（不到读数的 0.35%）：系统精度更佳
增强响应流量时间 6 毫秒：采集完整流量活动
低能耗：适合用于便携式装置和电池供电应用中
应用领域
健康
氧气浓缩器和保护剂
医用呼吸仪和肺活量仪
雾化器
持续气道正压 (CPAP) 通气设备
麻醉机
工业
质量流量控制器
电信系统
环境气候控制
燃料电池控制
过程气体控制焊接设备和激光器
