GFSH109M4H/AA

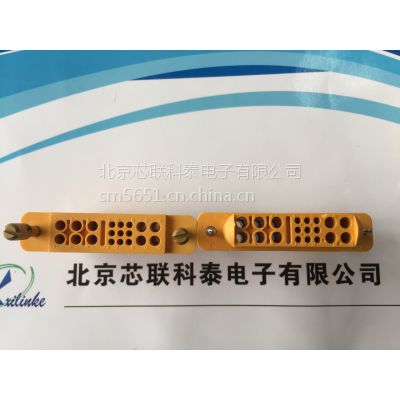

POSITRONIC美商宝西金鱼电力连接器GFSH109M4H/AA

美商宝西POSITRONIC金鱼系列连接器

技术特性
材料和表面处理:
绝缘体: 玻璃纤维填充尼龙 阻燃等级: VL 94V-0颜色: 黄色
接触件: 精密机械加工铜合金镍上镀金,或者根据要求用精密冲压成型铜合金镍上镀金,或者镍上镀锡
电性能
接触件电流额定值:( 按照UL 1977标准)
12号接触件: 35安培持续供电(标准材料型)
50安培持续供电(高传导性材料型)
16号接触件: 20安培持续供电(标准材料型)
30安培持续供电(高传导性材料型)
20号接触件: 5安培 标称值(标准材料型)
22号接触件: 3安培 标称值(标准材料型)
1安培 标称值(精密结构型)
初始接触电阻()按照IEC 512-2标准,测试方法2b:
12号接触件: 0.001欧姆(标准材料型)
0.0004欧姆(高传导性材料型)
16号接触件: 0.0016欧姆(标准材料型)
0.0007欧姆(高传导性材料型)
20/22号接触件: 0.005欧姆(标准材料型)
22号接触件:0.009欧姆(精密结构型)
绝缘电阻: (按照IEC512-2标准,测试方法:3a): 5000兆欧
击穿电压
动力接触件: 1500伏 有效值
1300伏 有效值(适用于GFSH89和GFSH624系列)
信号接触件: 1000伏 有效值
工作电压
动力接触件: 500伏 有效值
150伏 有效值(适用于GFSH89和GFSH624系列)
信号接触件: 333伏 有效值
热插拔性(50联 按照UL1977 ***5节)
12号接触件: 250伏25安培
16号接触件: 请联系工厂
机械性能
盲插系统: 模具允许未对准范围为2毫米(0.079英寸)
键位:由绝缘体提供
可卸出接触件: 从绝缘体后部安装,取出则用取针工具从绝缘体前部插入,插孔的特点为闭口式,1000次插拔设计
固定接触件: 12号和16号接触件采用闭口式设计,1000次插拔(包括直式或直角(90°)线路板安装型)
22号机械加工接触件和冲压成型接触件采用开口式设计,250插拔(包括直式或直角(90°)线路板安装型)
接触件在绝缘体力的保持力: 动力接触件 45牛 (10磅)***小值
信号接触件27牛 (6磅)***小值
持续插拔: 适用于2和3级系统,请向工厂定制
环境特性
工作温度: -55℃- +105℃
通过的认证:
UL认证: UL文件号E49351 适用于金鱼全系列产品,包括GFSH928压接型产品
TUV认证: 文件号 006089
对于TUV,首先插配的接触件不是设计用来用于保护接地的端子,请向工厂索要更新信息

DJL型模块电源连接器
该系列产品是模块电源接口专用产品，可与ELCON公司同型产品完全互换,并于2002年通过以UL安全认证(E229741)。该系列产品采用了技术***的单叶回转双曲面式线簧插孔和冠簧（Crown）插孔为接触件，因而使产品具有高动态接触可靠性。
该系列产品的接触件采用镀金或镀银的表面处理；插头装插针，插座装插孔，其端接方式有压接、焊接和板接（印制板）三种。

该系列目前有DJL-15 、18、19、25、29、37 、52多个型号.插头(孔连接器)装插孔,插座(针连接器)装插针.接触件采用镀金或镀银表面处理.端接形式有:压接型、焊接型和PCB型,其中4#、0#插针、插孔端接形式为:压接型、内螺纹型和外螺纹型.每种规格的插针分别有:标准型、加长型和减短型可供选用。

冠簧选用的是高弹性、高强度的铍青铜(Beryllium).采用冠簧结构的插孔具有平滑圆弧接触面,插拔柔和,同时能***接触面.采用冠簧结构的插孔接触电阻低,温升小且抗震、抗振能力高,采用冠簧结构的产品具有高动态接触可靠性.
DCL-簧冠夹电源连接器
2.替代Tyco1643906-1连接器
3.替代ELCON 538-17-00100连接器
4.替代Anderson power procucts PCL01 连接器
DCL-连接器是电源接口专用产品，可与Tyco公司生产的1643906-1 和ELCON P/N:538-17-00100及Anderson Power products power Clip P/N:PCL01完全互换。该产品采用浮动安装设计，在电源接口浮动安装能盲插使用。该产品接触件簧片（crown band）材料选用的是高弹性、高强度的铍青铜（Beryllium）。采用该簧片结构具有平滑弹性接触面，插片插拔表面不会损伤（划伤），同时能***接触面。因而采用该簧片结构的连接器接触电阻低（压降小），温升小，而且抗震、抗振能力很高，所以采用该簧片结构的产品具有高动态接触可靠性。


DJL02-12电源模块连接器
该系列产品具有连接可靠、插拔柔和、插拔力小、接触电阻低、通载电流高、性能优良等特点。8#和12#接触件采用了技术***的冠簧插孔为接触件，因而使产品具有高动态接触可靠性。插座的8#和9#孔位通过搭接片端接，8#插孔采用接线排连接，12#和22#插孔端接方式为压接，可以盲插。产品主要应用于线对板连接的印制电路板用电源接口，服务器等。

DJL04系列模块电源连接器
该系列产品具有连接可靠、插拔柔和、插拔力小、接触电阻低、通载电流高、性能优良等特点。该系列产品的插孔采用的是线簧插孔和冠簧插孔并表面镀金，***了产品的高动态接触可靠性，产品主要应用于模块电源接口，UPS电源接口，服务器等，其中插头装压接插孔，插座装板接插针，有盲插功能。

DJL06-12电源模块连接器
该系列产品具有连接可靠、插拔柔和、插拔力小、接触电阻低、通载电流高、性能优良等特点。采用了技术***的单叶回转双曲面式线簧插孔和冠簧插孔为接触件，因而使产品具有高动态接触可靠性。插座的插孔端接方式为压接，可以盲插。产品主要应用于线对板连接的印制电路板用电源接口，服务器等。

DJL07-19系列电源连接器
该系列产品可与美商宝西公司同型产品GOLDFISH GFSH109（金鱼系列）完全互换。接触件有16#和22#两种，插头装针，插孔可以取卸。插头与插座配合时，有插头部分插针自身前端的球状引导，又有插头绝缘体凸起的防误插键识别功能，多重引导***了插头插座安装时有良好的配合。派生产品可以根据客户的要求，空出一些孔位不装接触件或改变接触件的插合顺序。插座端接方式可以为焊印制板或压接电缆。

系列型号:

GFSH01F183/AA
GFSH02F3H/AA
GFSH02F4B/AA
GFSH02F4LN/AA
GFSH02M1H/AA
GFSH02M30/AA
GFSH02M93H/AA
GFSH02M94H/AA
GFSH109F182/AA
GFSH109F1H/AA
GFSH109F4B/AA
GFSH109F4LN/AA
GFSH109F93H/AA
GFSH109M182/AA
GFSH109M3N/AA
GFSH109M4B/AA
GFSH109M4LN/AA
GFSH435F38N/AA
GFSH435F4B/AA
GFSH435M182/AA
GFSH435M48LN/AA
GFSH624F182/AA
GFSH624F4B/AA
GFSH624M182/AA
GFSH624M3N/AA
GFSH624M4LN/AA
GFSH890083/AA
GFSH89F182/AA
GFSH89F1H/AA
GFSH89F37N/AA
GFSH89F47H/AA
GFSH89F4LN/AA
GFSH89F93H/AA

GFSH89M1H/AA
GFSH89M47H/AA
GFSH89M47LN/AA
GFSH89M4B/AA
GFSH928M1H/AA
GFSH928M4LN/AA
