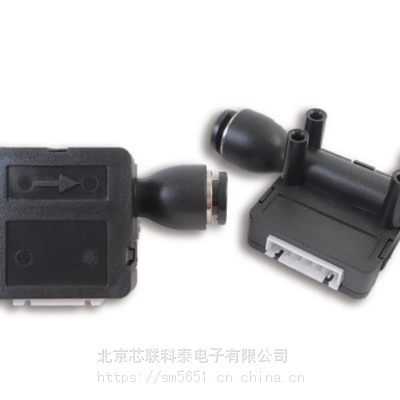

PMF5006D***计量脉动气体15SLM医疗流量传感器Posifa

PMF5000系列医疗设备用空气质量流量传感器

说明

 Posifa公司专门为便携式医疗设备设计了

PMF5000系列空气质量流量传感器。该传感器快速准

确，能够***计量脉动气体流量。传感器体积小，

非常适合空间受限的应用。推入式快插接口便于快

速组装。现有产品可以按客户要求定制气流方向 (正

向或反向)。

 PMF5000采用博思发科技公司***的第三代热式流量

传感器芯片，采用独特的微加工技术制造。传感器

芯片使用一对热电偶检测由质量流量引起的温度梯

度变化，具有优越的信噪比和可重复性。传感器芯

片上的“固态”绝热结构去除了传统产品中使用的

表面空腔或脆弱薄膜，使传感器芯片坚固耐用，能

够避免堵塞，并抵抗压力冲击。

 PMF5000系列有提供模拟输出的PMF5000V和提供I2C

数字输出的PMF5000D。

 PMF5000系列性能***，已在美国联邦航空局批准，

FDA批准和CE认证的医疗设备中大量使用。

额定值

工作温度: -25至85 °C

校准温度范围: 0至50 °C

存储温度: -40至90 °C

湿度: 0至***相对湿度，无凝露

冲击: 100 g峰值(5次跌落，3轴)

工作压力: 25 psi

特点

采用坚固且高性价比的封装，实现***性能

“固态”传感器芯片(无表面空腔或脆弱薄膜)

可避免堵塞，抵抗压力冲击

高精度(典型值: ±4%)

快速响应时间(典型值: 5ms)

线性输出和温度补偿

低零点漂移，长期稳定

推入式快插接口

可以按客户要求定制气流方向(正向或反向)

模拟输出或数字I2C输出

已在美国联邦航空局批准，FDA批准和CE认证

的医疗设备中经过验证

线性输出说明

 对于PMF5000V

流速=[（Vout-1 V）/4 V]x满量程流速

例如， PMF5006V满量程流速为15 SLM。当Vout读数为3 V时，

流速为：[（3 V-1 V）/4V ]x 15 SLM=7.5 SLM。

 对于PMF5000D

流速=[（输出读数-256）/15868]x满量程流速

例如，PMF5006V满量程流速为15 SLM。当电子输出读数为10000时，

流速为：[(10000-256)/15868 ]x 15 SLM=9.21 SLM.
