产品特性:压力传感器 | 品牌:Honeywell | 型号:24PCGNH6G |
压力类型:24PCGNH6G | 工作压力:24PCGNH6G | 输出类型:24PCGNH6G |
输出电压:24PCGNH6G | 精度:24PCGNH6G | 系列:24PCGNH6G |
电源电压:10V | 端口类型:24PCGNH6G | 工作温度:85℃ |
封装/外壳:24PCGNH6G | 特性:24PCGNH6G | 最小包装数:24PCGNH6G |
应用领域:医疗电子 |

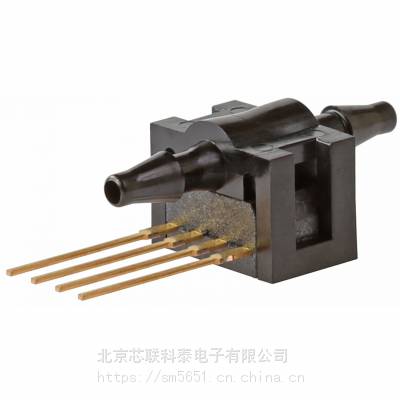

24PCGNH6G
概述
24PC 系列, 非补偿型/非放大型, 表压, 0 psi 至 250 psi, 1x4 SIP 15.2 mm [0.60 in] 长, M5 螺纹端口
24PC 系列小型传感器采用紧凑型封装,提供可靠的表压传感性能。该传感器具备经过验证的传感技术,采用专门的压阻微加工传感元件。低功耗、无放大、无补偿的惠斯顿电桥电路在 0.5 psi 至 250 psi 的感测范围内均可提供稳定的 mV 输出。
技术规格
系列名称 | 24PC |
信号调节 | 非放大式 |
压力范围 | 0 psi 至 250 psi |
输出 | 模拟式 |
响应时间 | 值 1 ms |
封装类型 | 1x4 SIP 15.2 mm [0.60 in] 长 |
全量程范围 | 典型值 212 mV |
输入电阻 | 最小值 4.0 kOhm,典型值 5.0 kOhm,值 6.0 kOhm |
冲击 | 经过 150 g 认证测试 |
工作温度 | -40°C 至 85°C [-40°F 至 185°F] |
介质兼容性 | ***于不会对聚醚酰亚胺、硅、氟硅胶、硅胶、EPDM 和氯丁橡胶密封件造成破坏的介质。 |
测量类型 | 表压 |
温度补偿 | 无 |
电源电压 | 典型值 10 Vdc |
输出校准 | 无 |
接口类型 | M5 螺纹 |
灵敏度 | 典型值 0.85 mV/psi |
线性 | 典型值 ± 0.25% span,值 ± 1.0% span (P2 > P1) |
输出电阻 | 最小值 4.0 kOhm,典型值 5.0 kOhm,值 6.0 kOhm |
振动 | MIL-STD-202 方法 213(150 g 半正弦 11 ms) |
储存温度 | -55°C 至 100°C [-67°F 至 212°F] |
货源 | 全球 |
产品特点
小型封装
媒体流过接口
1,78 mm [0.070 in] 直径或 5,0 mm [0.200 in] 直径流程,具有最小的死空间
即便在冷冻条件下可也正常工作
可选多种测量传感器端接方式
2 mA 的恒定电流激励可以大大降低灵敏度随温度的漂移
可用于测量真空或者正压
应用领域
健康
牙科手术椅
雾化器
肾析仪
血细胞分离器
环境
水流控制阀
仪器仪表
灌溉设备
24PC 流通系列产品
24PCCFG6G 模拟式 0psi至15psi 表压 典型值10Vdc
24PCDFG6G 模拟式 0psi至30psi 表压 典型值10Vdc
24PCGNH6G 模拟式 0si至250psi 表压 典型值10Vdc
24PC 系列产品
24PC01SMT 模拟式 ±1psi 湿/湿差压 典型值10Vdc
24PC05SMT 模拟式 ±5psi 湿/湿差压 典型值10Vdc
24PC15SMT 模拟式 ±15psi 湿/湿差压 典型值10Vdc
24PCAFA2G 模拟式 0psi至1psi 表压 典型值10Vdc
24PCAFA6D 模拟式 ±1psi 差压 典型值10Vdc
24PCAFA6G 模拟式 0psi至1psi 表压 典型值10Vdc
24PCAFB2G 模拟式 0psi至1psi 表压 典型值10Vdc
24PCAFB6G 模拟式 0psi至1psi 表压 典型值10Vdc
24PCAFD6G 模拟式 0psi至1psi 表压 典型值10Vdc
24PCAND6G 模拟式 0psi至1psi 表压 典型值10Vdc
26PC流通系列产品
26PCAFG6G 模拟式 0 psi 至 1 psi 表压 典型值 10 Vdc
26PCBFG2G 模拟式 0 psi 至 5 psi 表压 典型值 10 Vdc
26PCCFG5G 模拟式 0 psi 至 15 psi 表压 典型值 10 Vdc
26PCCFG6G 模拟式 0 psi 至 15 psi 表压 典型值 10 Vdc
26PCDFG2G 模拟式 0 psi 至 30 psi 表压 典型值 10 Vdc
26PCDFG5G 模拟式 0 psi 至 30 psi 表压 典型值 10 Vdc
26PCFFP5G 模拟式 0 psi 至 100 psi 表压 典型值 10 Vdc
26PCFFU5G 模拟式 0 psi 至 100 psi 表压 典型值 10 Vdc
26PCJFU5G 模拟式 0 psi 至 38 psi 表压 典型值 10 Vdc
26PC系列
26PC01SMT 模拟式 ±1 psi 湿/湿差压 典型值 10 Vdc
26PC05SMT 模拟式 ±5 psi 湿/湿差压 典型值 10 Vdc
26PC15SMT 模拟式 ±15 psi 湿/湿差压 典型值 10 Vdc
26PCAFA2G 模拟式 0 psi 至 1 psi 表压 典型值 10 Vdc
26PCAFA6D 模拟式 ±1 psi 差压 典型值 10 Vdc
26PCAFA6G 模拟式 0 psi 至 1 psi 表压 典型值 10 Vdc
26PCAFB6G 模拟式 0 psi 至 1 psi 表压 典型值 10 Vdc
26PCAFC2G 模拟式 0 psi 至 1 psi 表压 典型值 10 Vdc
26PCAFD2G 模拟式 0 psi 至 1 psi 表压 典型值 10 Vdc
26PCAFH2G 模拟式 0 psi 至 1 psi 表压 典型值 10 Vdc
26PCAFH6G 模拟式 0 psi 至 1 psi 表压 典型值 10 Vdc
26PCAFK2G 模拟式 0 psi 至 1 psi 表压 典型值 10 Vdc
26PCAFM6G 模拟式 0 psi 至 1 psi 表压 典型值 10 Vdc
26PCBFA2G 模拟式 ±5 psi 表压 典型值 10 Vdc
26PCBFA6D 模拟式 ±5 psi 差压 典型值 10 Vdc
26PCBFA6G 模拟式 0 psi 至 5 psi 表压 典型值 10 Vdc
26PCBFB2G 模拟式 0 psi 至 5 psi 表压 典型值 10 Vdc
26PCBFB6G 模拟式 0 psi 至 5 psi 表压 典型值 10 Vdc
26PCBFC2G 模拟式 0 psi 至 5 psi 表压 典型值 10 Vdc
26PCBFD2G 模拟式 0 psi 至 5 psi 表压 典型值 10 Vdc
26PCBFD6G 模拟式 0 psi 至 5 psi 表压 典型值 10 Vdc
26PCBFJ6G 模拟式 0 psi 至 5 psi 表压 典型值 10 Vdc
26PCCFA2G 模拟式 0 psi 至 15 psi 表压 典型值 10 Vdc
26PCCFA6D 模拟式 ±15 psi 差压 典型值 10 Vdc
26PCCFA6G 模拟式 0 psi 至 15 psi 表压 典型值 10 Vdc
26PCCFB2G 模拟式 0 psi 至 15 psi 表压 典型值 10 Vdc
26PCCFB6G 模拟式 0 psi 至 15 psi 表压 典型值 10 Vdc
26PCCFC6G 模拟式 0 psi 至 15 psi 表压 典型值 10 Vdc
26PCCFD2G 模拟式 0 psi 至 15 psi 表压 典型值 10 Vdc
26PCCFD6G 模拟式 0 psi 至 15 psi 表压 典型值 10 Vdc
26PCCFH6G 模拟式 0 psi 至 15 psi 表压 典型值 10 Vdc
26PCCFJ2G 模拟式 0 psi 至 15 psi 表压 典型值 10 Vdc
26PCCFJ6D 模拟式 ±15 psi 差压 典型值 10 Vdc
26PCCFJ6G 模拟式 0 psi 至 15 psi 表压 典型值 10 Vdc
26PCCFK2G 模拟式 0 psi 至 15 psi 表压 典型值 10 Vdc
26PCCFM6G 模拟式 0 psi 至 15 psi 表压 典型值 10 Vdc
26PCDFA2G 模拟式 0 psi 至 30 psi 表压 典型值 10 Vdc
26PCDFA6D 模拟式 ±30 psi 差压 典型值 10 Vdc
26PCDFA6G 模拟式 0 psi 至 30 psi 表压 典型值 10 Vdc
26PCDFB2G 模拟式 0 psi 至 30 psi 表压 典型值 10 Vdc
26PCDFB6G 模拟式 0 psi 至 30 psi 表压 典型值 10 Vdc
26PCDFD6G 模拟式 0 psi 至 30 psi 表压 典型值 10 Vdc
26PCDFM6G 模拟式 0 psi 至 30 psi 表压 典型值 10 Vdc
26PCFFA2G 模拟式 0 psi 至 100 psi 表压 典型值 10 Vdc
26PCFFA6D 模拟式 ±100 psi 差压 典型值 10 Vdc
26PCFFA6G 模拟式 0 psi 至 100 psi 表压 典型值 10 Vdc
26PCFFG6G 模拟式 0 psi 至 100 psi 表压 典型值 10 Vdc
26PCFFH2G 模拟式 0 psi 至 100 psi 表压 典型值 10 Vdc
26PCFFH6G 模拟式 0 psi 至 100 psi 表压 典型值 10 Vdc
26PCFFJ6G 模拟式 0 psi 至 100 psi 表压 典型值 10 Vdc
