| 产品特性：压力传感器 | 品牌：Honeywell | 型号：PX3AF1BH040BSCHX |
| 压力类型：PX3AF1BH040BSCHX | 工作压力：PX3AF1BH040BSCHX | 输出类型：PX3AF1BH040BSCHX |
| 输出电压：PX3AF1BH040BSCHX | 精度：PX3AF1BH040BSCHX | 系列：PX3AF1BH040BSCHX |
| 电源电压：5V | 端口类型：PX3AF1BH040BSCHX | 工作温度：125℃ |
| 封装/外壳：PX3AF1BH040BSCHX | 特性：PX3AF1BH040BSCHX | 最小包装数：PX3AF1BH040BSCHX |
| 应用领域：测量仪器 |
PX3AF1BH040BSCHX过程控制密封表压40bar重载压力传感器Honeywell
概述
PX3 系列重载压力传感器， 密封表压， 0 bar 至 40 bar 8 Vdc 至 30 Vdc（-40°C 至 100°C）输入， 电流： 4 mA 至 20 mA 输出， 7/16-20 UNF 1/4 in 45° 扩口母螺纹带顶针 (SAE J512)， Metri-Pack 150， 标准 (UL V-0)。

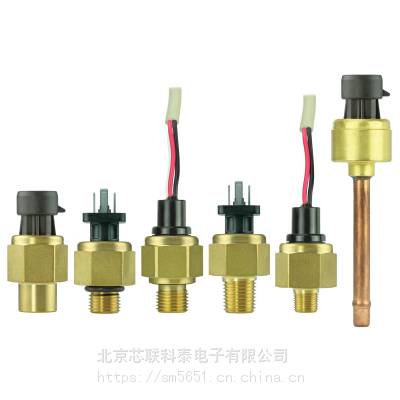

霍尼韦尔的 PX3 系列重载压力传感器采用基于 ASIC（专用集成电路）信号调节的压阻传感技术，并配置黄铜外壳和 Metri-Pack 150 或线束电气连接。PX3 系列已完全校准，并在 -40°C 至 125°C [-40°F 至 257°F] 范围得到温度补偿。
为客户创造价值
总误差带 (TEB) ±1.0%FSS，-20°C 至 85°C：提供对传感器在***温度范围内的真正测量性能的***面、最清晰、最有意义的指示；小错误影响系统正常运行时间和效率。
高绝缘电阻和绝缘强度：在高过电压情况下保护用户和传感器，并确保装置符合行业标准。
高 EMC（电磁兼容）性能：在存在电磁场（例如，邻近无线信号、RF 通信和电气装置）的情况下能够可靠地运行。
高外部抗冻性/抗融性：不会结霜，常见于制冷系统。
低电流消耗：有助于降低能源成本；如果在由电池驱动的系统中使用，还可以延长产品的使用寿命。
介质兼容性：常见的 HFC（氢氟烃）制冷剂，如 R410A 和 R134A；下一代较低全球变暖潜能 (GWP) 制冷剂，如 R448A (Solstice? N40)、R32 和 R1234ZE；发动机油；石油基液压液；DOT 3 制动液；以及干空气。对于氨和其他腐蚀性介质，请参见霍尼韦尔 SPT 系列。
优势
可选诊断模式：了解传感器功能优势和内外部故障模式需求非常重要。
较高的客户价值：多种配置可能性使应用更灵活，无需前期 NRE 或工具费用。
耐用：提供所需的严格环境规范，包括绝缘电阻和绝缘强度、外部抗冻性/抗融性及 EMC（电磁兼容）性能。
技术规格
| 系列名称 | PX3 |
| 信号调节 | 放大 |
| 测量类型 | 密封表压 |
| 输出类型 | 电流：4 mA 至 20 mA |
| 爆破压力 | 103 bar |
| 接口类型 | 7/16-20 UNF 1/4 in 45° 扩口母螺纹带顶针 (SAE J512) |
| 精度 | ±0.25 %FSS |
| 工作温度 | -40°C 至 125°C [-40°F 至 257°F] |
| 储存温度 | -40°C 至 125°C [-40°F 至 257°F] |
| 冲击 | 按照 MIL-STD-202G，方法 213B，条件，为 100 GF（温度为 25°C 时） |
| 介质兼容性 | PX3 系列兼容以下介质：常见的 HFC（氢氟烃）制冷剂，如 R410A 和 R134A；下一代较低全球变暖潜能 (GWP) 制冷剂，如 R448A (Solstice? N40)、R32 和 R1234ZE；发动机油；石油基液压液；DOT 3 制动液；以及干空气。对于氨和其他腐蚀性介质，请参见霍尼韦尔 SPT 系列 不建议将 PX3 系列与含有水、饱和空气（如蒸汽和水汽）或氨的介质配合使用。 |
| 货源 | 全球 |
| 压力范围 | 0 bar 至 40 bar |
| 温度补偿 | 有 |
| 电源电压 | 8 Vdc 至30 Vdc（-40°C 至 100°C） |
| 过压 | 69 bar |
| 电气连接 | Delphi Metri-Pack 150，标准 (UL V-0) |
| 总误差带 | ±1.0%FSS（-20°C 至 85°C [-4°F 至 185°F]）±2.0%FSS（<-20°C，>85°C [<-4°F，>185°F]） |
| 响应时间 | <2 ms |
| 补偿温度范围 | -40°C 至 125°C [-40°F 至 257°F] |
| 振动 | 20 G 扫描，10 Hz 至 2000 Hz（温度为 25°C 时） |
| 寿命 | 在校准的压力范围内大于 1000 万次满量程压力循环 |
| 机构认证和标准 | IP67 |
产品特点
压力范围：1 bar 至 50 bar | 15 psi 至 700 psi（和密封表压）
成比例输出：0.5 Vdc 至 4.5 Vdc 或 0.33 Vdc 至 2.97 Vdc
4 mA 至 20 mA 输出支持长距离输出信号传输
校准和温度补偿
总误差带：±1.0%FSS，-20°C 至 85°C [-4°F 至 185°F]
外部抗冻性/抗融性：-30°C 至 50°C [-22°F 至 122°F] 为 6 次循环
绝缘电阻：>100 MOhm，1500 Vdc（在非离子化干空气中）
绝缘强度：AC1500V/分钟或 AC1800V/秒（在非离子化干空气中）
电流消耗： 3.5 mA
EMC（电磁兼容）辐射抗扰：200 V/m（比例电压输出）140 V/m（电流输出）符合 *** 11452-2
入口保护IP67（Metri-Pack 连接器），IP69K（电缆线束），IP65（DIN 连接器）
符合 RoHS、REACH 和 CE 标准
六种工业标准压力端口类型，包括管路端口
应用领域
工业：HVAC/R 系统内的制冷剂压力监测；干燥空气系统压力，过程控制和自动化
交通运输：干燥空气系统监测；液压、制动和机油压力监测；空气制动压力监测
不建议将 PX3 系列与含有水、饱和空气（如蒸汽和水汽）或氨的介质配合使用。
| 产品 | 压力范围 | 测量类型 | 接口类型 | 电气连接 | |
|---|---|---|---|---|---|
| PX3AF1BH010BSAAX | 0 bar 至 10 bar | 密封表压 | 7/16-20 UNF 1/4 in 45° 扩口母螺纹带顶针 (SAE J512) | Metri-Pack 150, 标准 (UL V-0) | |
| PX3AF1BH020BSAAX | 0 bar 至 20 bar | 密封表压 | 7/16-20 UNF 1/4 in 45° 扩口母螺纹带顶针 (SAE J512) | Metri-Pack 150, 标准 (UL V-0) | |
| PX3AF1BH030BSCHX | 0 bar 至 30 bar | 密封表压 | 7/16-20 UNF 1/4 in 45° 扩口母螺纹带顶针 (SAE J512) | Metri-Pack 150, 标准 (UL V-0) | |
| PX3AF1BH040BSCHX | 0 bar 至 40 bar | 密封表压 | 7/16-20 UNF 1/4 in 45° 扩口母螺纹带顶针 (SAE J512) | Metri-Pack 150, 标准 (UL V-0) | |
| PX3AF1BH100PSAAX | 0 psi 至 100 psi | 密封表压 | 7/16-20 UNF 1/4 in 45° 扩口母螺纹带顶针 (SAE J512) | Metri-Pack 150, 标准 (UL V-0) | |
| PX3AF1BH150PSAAX | 0 psi 至 150 psi | 密封表压 | 7/16-20 UNF 1/4 in 45° 扩口母螺纹带顶针 (SAE J512) | Metri-Pack 150, 标准 (UL V-0) | |
| PX3AF1BH200PSAAX | 0 psi 至 200 psi | 密封表压 | 7/16-20 UNF 1/4 in 45° 扩口母螺纹带顶针 (SAE J512) | Metri-Pack 150, 标准 (UL V-0) | |
| PX3AF1BH300PSAAX | 0 psi 至 300 psi | 密封表压 | 7/16-20 UNF 1/4 in 45° 扩口母螺纹带顶针 (SAE J512) | Metri-Pack 150, 标准 (UL V-0) | |
| PX3AF1BH300PSCHX | 0 psi 至 300 psi | 密封表压 | 7/16-20 UNF 1/4 in 45° 扩口母螺纹带顶针 (SAE J512) | Metri-Pack 150, 标准 (UL V-0) | |
| PX3AF1BH500PSAAX | 0 psi 至 500 psi | 密封表压 | 7/16-20 UNF 1/4 in 45° 扩口母螺纹带顶针 (SAE J512) | Metri-Pack 150, 标准 (UL V-0) |
