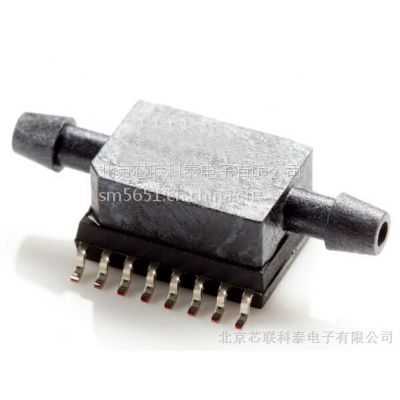

The SM9541 Series is a digital, low pressure MEMS sens family offering state-of-the-art pressure transducer technology  CMOS mixed signal processing technology to produce a digital, fully conditioned, multi-der pressure  temperature compensated sens in JEDEC stard SOIC-16 package with a dual vertical pting option. It is available in both compound gage  differential pressure configurations. With the dual pting, a vacuum-gage measurement is possible to minimize altitude errs due to changes in ambient pressure.

Combining the pressure sens with a signal-conditioning ASIC in a single package simplifies the use of advanced silicon micro-machined pressure senss. The pressure sens can be mounted directly on a stard printed circuit bOArd  a high level, calibrated pressure signal can be acquired from the digital interface. This eliminates the need f additional circuitry, such as a compensation wk  microcontroller containing a custom crection algithm.

MI(Silicon Microstructures, Inc.公司)推出的SM9541 MEMS低压传感器系列产品是专门为医疗呼吸器械而设计的。基于该芯片的***的复合压力仪表产品可提供的信号分辨率和诊断功能。14位分辨率和1%精度为用户带来高性能，每年0.2%的满量程漂移稳定性可为重要的保健产品提供稳定性和长期可靠性。其低压检测范围可达10、20、40和100 cm H2O (0.14、0.3、0.6和1.4 PSI)。有了定制解决方案，SM9541将***下一代呼吸保健产品的变革，同时，具有I2C数字接口以及***的精度和稳定性。

SM9541的核心是MEMS压力传感器以及SMI公司创新和***的硅技术平台。源于SMI公司的技术，用户可以获得等级的精度和长期的高性能，这正是医疗行业所追求的严格的技术指标。与MEMS压力传感器配对的是进的信号处理芯片，通过I2C数字接口的友好接口，该方案提供全面的压力校准和温度补偿。压力传感器的封装基于标准的表面贴装技术标准，采用符合JEDEC标准的SOIC-16封装，适合直接的PCB设计和装配。设计工程师将充分得益于SM9541系列产品的设计灵活性和可重复性。SM9541芯片已经通过产品质量认证并且在量产阶段，随时可以导入用户的设计和产品验证

Part Numbers:

Part Number

Rated Pressure

Pressure Type

Port Type

SM9541-010C-S-C-3-S

10 cm*H2O

Compound Gage

Vertical


SM9541-010C-D-C-3-S

10 cm*H2O

Differential

Vertical


SM9541-020C-S-C-3-S

20 cm*H2O

Compound Gage

Vertical


SM9541-020C-D-C-3-S

20 cm*H2O

Differential

Vertical


SM9541-040C-S-C-3-S

40 cm*H2O

Compound Gage

Vertical


SM9541-040C-D-C-3-S

40 cm*H2O

Differential

Vertical


SM9541-100C-S-C-3-S

100 cm*H2O

Compound Gage

Vertical


SM9541-100C-D-C-3-S

100 cm*H2O

Differential

Vertical


SM9541-140C-S-C-3-S

140 cm*H2O

Compound Gage

Vertical


SM9541-060C-S-B-3-S

60 cm*H2O

Compound Gage

Horizontal

SM9541-100C-S-B-3-S

100 cm*H2O

Compound Gage

Horizontal

相关型号：
SM9541-010C-S-C-3-S 表压1Kpa
SM9541-010C-D-C-3-S 差压1Kpa
SM9541-020C-S-C-3-S 表压2Kpa
SM9541-020C-D-C-3-S 差压2Kpa
SM9541-040C-S-C-3-S 表压4Kpa
SM9541-040C-D-C-3-S 差压4Kpa
SM9541-100C-S-C-3-S 表压10Kpa
SM9541-100C-D-C-3-S 差压10Kpa
SM9541-140C-D-C-3-S 差压13.7Kpa
SM9541-060C-S-B-3-S 表压6Kpa
SM9541-100C-S-B-3-S 表压10Kpa
