| 产品特性：压力传感器 | 品牌：Honeywell | 型号：MIPAF1XX250PSAAX |
| 压力类型：MIPAF1XX250PSAAX | 工作压力：MIPAF1XX250PSAAX | 输出类型：MIPAF1XX250PSAAX |
| 输出电压：MIPAF1XX250PSAAX | 精度：MIPAF1XX250PSAAX | 系列：MIPAF1XX250PSAAX |
| 电源电压：5V | 端口类型：MIPAF1XX250PSAAX | 工作温度：125℃ |
| 封装/外壳：MIPAF1XX250PSAAX | 特性：MIPAF1XX250PSAAX | 最小包装数：MIPAF1XX250PSAAX |
| 应用领域：测量仪器 |
MIPAF1XX250PSAAX蒸汽兼容密封表压250psi重载压力传感器Honeywell
概述
MIP 系列重载， 介质隔离型压力传感器， 绝压， 0 bar 至 4 bar， 4.75 V 至 5.25 V 电源， 比率计：5.0 Vdc 至 4.5 Vdc 输出， Metri-Pack 150， 标准 (UL V-0)， 7/16-20 UNF 1/4 in 45° 扩口母螺纹带顶针 (SAE J512)

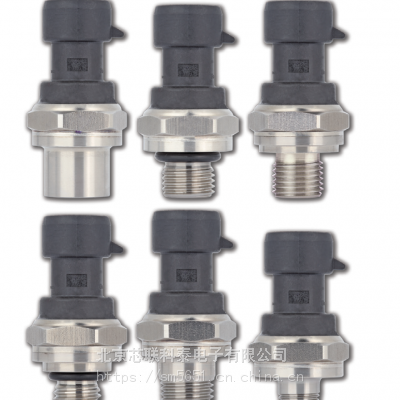

MIP 系列在紧凑的不锈钢结构内提供重载介质隔离型压力传感器，能够与各种介质一起使用，包括腐蚀性液体和水。MIP 系列能在恶劣环境中为大量潜在应用提供具成本竞争力的解决方案。
为客户创造价值
总误差带 (TEB) ±0.75%FSS（满量程），范围 -40°C 至 125°C：提供补偿温度范围内的真正测量性能；小错误影响系统正常运行时间和效率。
EMC（电磁兼容）性能：在存在电磁场（例如，无线信号、RF 通信和电气装置）的情况下能够可靠地运行。
气密焊接设计支持几乎任何介质，无需使用内部密封。传感器旨在用于能看到腐蚀性介质的恶劣环境内。
优势
诊断：了解传感器功能优势和内外部故障模式需求非常重要。
较高的客户价值：多种配置可能性使应用更灵活，无需前期 NRE 或工具费用。
耐用：提供所需的严格环境功能，包括绝缘电阻和绝缘强度、外部抗冻性/抗融性及 EMC（电磁兼容）性能。
技术规格
| 系列名称 | MIP |
| 信号调节 | 放大 |
| 测量类型 | 密封表压 |
| 电源电压 | 4.75 V 至 5.25 V |
| 过压 | 1740 psi |
| 电气连接 | Delphi Metri-Pack 150，标准 (UL V-0) |
| 总误差带 | ±0.75 %FSS BFSL（-40°C 至 125°C [-40°F 至 275°F]） |
| 响应时间 | 1 ms（10% 至 90% 压力阶跃变化） |
| 补偿温度范围 | -40°C 至 125°C [-40°F 至 257°F] |
| 振动 | 20 G 扫描，10 Hz 至 2000 Hz（温度为 25°C 时） |
| 寿命 | 满量程压力循环超过 1000 万次 |
| 机构认证和标准 | 饮用水认证：NSF/ANSI/CAN 61; 符合 CE、RoHS、REACH 标准 |
| 压力范围 | 0 psi 至 250 psi |
| 温度补偿 | 有 |
| 电源电流 | 6.5 mA ±1 mA |
| 输出类型 | 成比例：5.0 Vdc 至 4.5 Vdc |
| 爆破压力 | 3000 psi |
| 接口类型 | 7/16-20 UNF 1/4 in 45° 扩口母螺纹带顶针 (SAE J512) |
| 精度 | ± 0.15% FSS BFSL |
| 工作温度 | -40°C 至 125°C [-40°F 至 257°F] |
| 储存温度 | -40°C 至 125°C [-40°F 至 257°F] |
| 冲击 | 按照 MIL-STD-202G，方法 213B，条件，为 100 GF（温度为 25°C 时） |
| 介质兼容性 | MIP 系列与水、液压油、压缩空气、食品、饮料、石油、天然气、蒸汽兼容; 制冷剂（丁烷、丙烷、氨、CO2、R134A、R407C、R410A、R448A/Solstice? N40、R32 和 R1234ze、R1234YF、乙二醇 + 水; 汽油、柴油、发动机油、制动液、冷却剂、CNG; O2、N2、CO2, N2、O2、空气。 |
产品特点
坚固耐用的不锈钢结构
成比例输出：0.5 Vdc 至 4.5 Vdc
工作温度：-40°C 至 125°C
总误差带 (TEB) ±0.75 %FSS（-40°C 至 125°C）
***度：± 0.15% FSS BFSL
长期稳定性：±0.25 %FSS
辐射抗扰：100 V/m
高爆破压力：207 bar [3000 psi]
饮用水认证：NSF/ANSI/CAN 61
符合 CE、RoHS、REACH 标准
误接线保护
过压保护 ±40 Vdc
应用领域
工业：泵、压缩机、流程
HVAC/R
交通运输
健康
产品压力范围测量类型接口类型电气连接MIPAF1XX004BAAAX0 bar 至 4 bar绝压 7/16-20 UNF 1/4 in 45° 扩口母螺纹带顶针 (SAE J512)Metri-Pack 150,
标准 (UL V-0)MIPAF1XX010BAAAX0 bar 至 10 bar绝压 7/16-20 UNF 1/4 in 45° 扩口母螺纹带顶针 (SAE J512)Metri-Pack 150,
标准 (UL V-0)MIPAF1XX012BAAAX0 bar 至 12 bar绝压 7/16-20 UNF 1/4 in 45° 扩口母螺纹带顶针 (SAE J512)Metri-Pack 150,
标准 (UL V-0)MIPAF1XX020BSAAX0 bar 至 20 bar密封表压 7/16-20 UNF 1/4 in 45° 扩口母螺纹带顶针 (SAE J512)Metri-Pack 150,
标准 (UL V-0)MIPAF1XX046BSAAX0 bar 至 46 bar密封表压 7/16-20 UNF 1/4 in 45° 扩口母螺纹带顶针 (SAE J512)Metri-Pack 150,
标准 (UL V-0)MIPAF1XX150PAAAX0 psi 至 150 psi绝压 7/16-20 UNF 1/4 in 45° 扩口母螺纹带顶针 (SAE J512)Metri-Pack 150,
标准 (UL V-0)MIPAF1XX200PAAAX0 psi 至 200 psi绝压 7/16-20 UNF 1/4 in 45° 扩口母螺纹带顶针 (SAE J512)Metri-Pack 150,
标准 (UL V-0)MIPAF1XX200PSAAX0 psi 至 200 psi密封表压 7/16-20 UNF 1/4 in 45° 扩口母螺纹带顶针 (SAE J512)Metri-Pack 150,
标准 (UL V-0)MIPAF1XX250PAAAX0 psi 至 250 psi绝压 7/16-20 UNF 1/4 in 45° 扩口母螺纹带顶针 (SAE J512)Metri-Pack 150,
标准 (UL V-0)MIPAF1XX250PSAAX0 psi 至 250 psi密封表压 7/16-20 UNF 1/4 in 45° 扩口母螺纹带顶针 (SAE J512)Metri-Pack 150,
标准 (UL V-0)
